martes, 27 de mayo de 2014
Equipo de protección personal
Equipo de Protección Personal (EPP)
Los EPP comprenden todos aquellos dispositivos, accesorios y vestimentas de diversos diseños que emplea el trabajador para protegerse contra posibles lesiones.
- Los equipos de protección personal (EPP) constituyen uno de los conceptos más básicos en cuanto a la seguridad en el lugar de trabajo y son necesarios cuando los peligros no han podido ser eliminados por completo o controlados por otros medios como por ejemplo: Controles de Ingeniería.
- La Ley 16.744 sobre Accidentes del Trabajo y Enfermedades Profesionales, en su Articulo nº 68 establece que: “las empresas deberán proporcionar a sus trabajadores, los equipos e implementos de protección necesarios, no pudiendo en caso alguno cobrarles su valor”.
Requisitos de un E.P.P.
- Proporcionar máximo confort y su peso debe ser el mínimo compatible con la eficiencia en la protección.
- No debe restringir los movimientos del trabajador.
- Debe ser durable y de ser posible el mantenimiento debe hacerse en la empresa.
- Debe ser construido de acuerdo con las normas de construcción.
- Debe tener una apariencia atractiva.
Clasificación de los E.P.P.
1. Protección a la Cabeza (cráneo).
2. Protección de Ojos y Cara.
3. Protección a los Oídos.
4. Protección de las Vías Respiratorias.
5. Protección de Manos y Brazos.
6. Protección de Pies y Piernas.
7. Cinturones de Seguridad para trabajo en Altura.
8. Ropa de Trabajo.
9. Ropa Protectora.
1 Protección a la Cabeza.
- Los elementos de protección a la cabeza, básicamente se reducen a los cascos de seguridad.
- Los cascos de seguridad proveen protección contra casos de impactos y penetración de objetos que caen sobre la cabeza.
- Los cascos de seguridad también pueden proteger contra choques eléctricos y quemaduras.
- El casco protector no se debe caer de la cabeza durante las actividades de trabajo, para evitar esto puede usarse una correa sujetada a la quijada.
- Es necesario inspeccionarlo periódicamente para detectar rajaduras o daño que pueden reducir el grado de protección ofrecido.
 |
| http://www.tecnicaindustrial.es/tifrontal/a-3409-Cascos-dise%C3%B1ados-industria-prestaciones-adecuadas-distintas-actividades.aspx |
2 Protección de Ojos y Cara.
- Todos los trabajadores que ejecuten cualquier operación que pueda poner en peligro sus ojos, dispondrán de protección apropiada para estos órganos.
- Los anteojos protectores para trabajadores ocupados en operaciones que requieran empleo de sustancias químicas corrosivas o similares, serán fabricados de material blando que se ajuste a la cara, resistente al ataque de dichas sustancias.
- Para casos de desprendimiento de partículas deben usarse lentes con lunas resistentes a impactos.
 |
| http://especiales.latam.msn.com/co/dia-de-padre/fotos.aspx?cp-documentid=250490701&page=20 |
- Para casos de radiación infrarroja deben usarse pantallas protectoras provistas de filtro.
- También pueden usarse caretas transparentes para proteger la cara contra impactos de partículas.
2.1 Protección para los ojos: son elementos diseñados para la protección de los ojos, y dentro de estos encontramos:
- Contra proyección de partículas.
- Contra líquidos, humos, vapores y gases
- Contra radiaciones.
2.2 Protección a la cara: son elementos diseñados para la protección de los ojos y cara, dentro de estos tenemos:
- Mascaras con lentes de protección (mascaras de soldador), están formados de una mascara provista de lentes para filtrar los rayos ultravioletas e infrarrojos.
- Protectores faciales, permiten la protección contra partículas y otros cuerpos extraños. Pueden ser de plástico transparente, cristal templado o rejilla metálica.
3 Protección de los Oídos.
- Cuando el nivel del ruido exceda los 85 decibeles, punto que es considerado como límite superior para la audición normal, es necesario dotar de protección auditiva al trabajador.
- Los protectores auditivos, pueden ser: tapones de caucho o orejeras (auriculares).
- Tapones, son elementos que se insertan en el conducto auditivo externo y permanecen en posición sin ningún dispositivo especial de sujeción.
- Orejeras, son elementos semiesféricos de plástico, rellenos con absorbentes de ruido (material poroso), los cuales se sostienen por una banda de sujeción alrededor de la cabeza.
 | ||||||||||
| http://www.ferreteriaelconstructor.cl/productos/index.php?route=product/product&path=102_268&product_id=5196
4 Protección Respiratoria.
- Ningún respirador es capaz de evitar el ingreso de todos los contaminantes del aire a la zona de respiración del usuario. Los respiradores ayudan a proteger contra determinados contaminantes presentes en el aire, reduciendo las concentraciones en la zona de respiración por debajo del TLV u otros niveles de exposición recomendados. El uso inadecuado del respirador puede ocasionar una sobre exposición a los contaminantes provocando enfermedades o muerte.
Limitaciones generales de su uso.
- Estos respiradores no suministran oxigeno.
- No los use cuando las concentraciones de los contaminantes sean peligrosas para la vida o la salud, o en atmósferas que contengan menos de 16% de oxígeno.
- No use respiradores de presión negativa o positiva con máscara de ajuste facial si existe barbas u otras porosidades en el rostro que no permita el ajuste hermético.
Tipos de respiradores.
- Respiradores de filtro mecánico: polvos y neblinas.
- Respiradores de cartucho químico: vapores orgánicos y gases.
- Máscaras de depósito: Cuando el ambiente esta viciado del mismo gas o vapor.
- Respiradores y máscaras con suministro de aire: para atmósferas donde hay menos de 16% de oxígeno en volumen.
5 Protección de Manos y Brazos.
- Los guantes que se doten a los trabajadores, serán seleccionados de acuerdo a los riesgos a los cuales el usuario este expuesto y a la necesidad de movimiento libre de los dedos.
- Los guantes deben ser de la talla apropiada y mantenerse en buenas condiciones.
- No deben usarse guantes para trabajar con o cerca de maquinaria en movimiento o giratoria.
- Los guantes que se encuentran rotos, rasgados o impregnados con materiales químicos no deben ser utilizados.
Tipos de guantes.
- Para la manipulación de materiales ásperos o con bordes filosos se recomienda el uso de guantes de cuero o lona.
Para revisar trabajos de soldadura o fundición donde haya el riesgo de quemaduras con material incandescente se recomienda el uso de guantes y mangas resistentes al calor.
- Para trabajos eléctricos se deben usar guantes de material aislante.
- Para manipular sustancias químicas se recomienda el uso de guantes largos de hule o de neopreno.
6 Protección de Pies y Piernas.
- El calzado de seguridad debe proteger el pie de los trabajadores contra humedad y sustancias calientes, contra superficies ásperas, contra pisadas sobre objetos filosos y agudos y contra caída de objetos, así mismo debe proteger contra el riesgo eléctrico.
Tipos de calzado.
- Para trabajos donde haya riesgo de caída de objetos contundentes tales como lingotes de metal, planchas, etc., debe dotarse de calzado de cuero con puntera de metal.
- Para trabajos eléctricos el calzado debe ser de cuero sin ninguna parte metálica, la suela debe ser de un material aislante.
- Para trabajos en medios húmedos se usarán botas de goma con suela antideslizante.
- Para trabajos con metales fundidos o líquidos calientes el calzado se ajustará al pie y al tobillo para evitar el ingreso de dichos materiales por las ranuras.
- Para proteger las piernas contra la salpicadura de metales fundidos se dotará de polainas de seguridad, las cuales deben ser resistentes al calor.
7 Cinturones de seguridad para trabajo en altura.
- Son elementos de protección que se utilizan en trabajos efectuados en altura, para evitar caídas del trabajador.
- Para efectuar trabajos a más de 1.8 metros de altura del nivel del piso se debe dotar al trabajador de:
- Cinturón o Arnés de Seguridad enganchados a una línea de vida.
8 Ropa de Trabajo.
- Cuando se seleccione ropa de trabajo se deberán tomar en consideración los riesgos a los cuales el trabajador puede estar expuesto y se seleccionará aquellos tipos que reducen los riesgos al mínimo.
Restricciones de Uso.
- La ropa de trabajo no debe ofrecer peligro de engancharse o de ser atrapado por las piezas de las máquinas en movimiento.
- No se debe llevar en los bolsillos objetos afilados o con puntas, ni materiales explosivos o inflamables.
- Es obligación del personal el uso de la ropa de trabajo dotado por la empresa mientras dure la jornada de trabajo.
9 Ropa Protectora.
- Es la ropa especial que debe usarse como protección contra ciertos riesgos específicos y en especial contra la manipulación de sustancias cáusticas o corrosivas y que no protegen la ropa ordinaria de trabajo.
Tipo de ropa protectora.
- Los vestidos protectores y capuchones para los trabajadores expuestos a sustancias corrosivas u otras sustancias dañinas serán de caucho o goma.
- Para trabajos de función se dotan de trajes o mandiles de asbesto y últimamente se usan trajes de algodón aluminizado que refracta el calor.
-Para trabajos en equipos que emiten radiación (rayos x), se utilizan mandiles de plomo.
|
Dispositivos Eléctricos
Dispositivos
Electricos
1.-Un dimmer, regulador, atenuador o dímer
sirve para regular la energía en uno o varios focos, con el fin de variar
la intensidad de la luz que emiten (siempre y cuando las propiedades de la
lámpara lo permitan).
Actualmente los circuitos más empleados incluyen la
función de encendido al "paso por cero" de la tensión. La disminución
del valor eficaz en la bombilla se logra recortando la señal en el momento de
subida en el punto que se elija (si cortamos la señal cuando la onda llega a 60
V p.e. se encenderá muy poco, mientras que si la cortamos al llegar a 200 V se
encenderá casi al máximo).
Existen sistemas más complejos capaces de regular el
flujo de iluminación para otro tipo de lámparas (fluorescentes, de bajo consumo,
etc.) pero son más complicados.
| http://www.avecolombiana.com.co/?opt=store&sub=354&cat=4 |

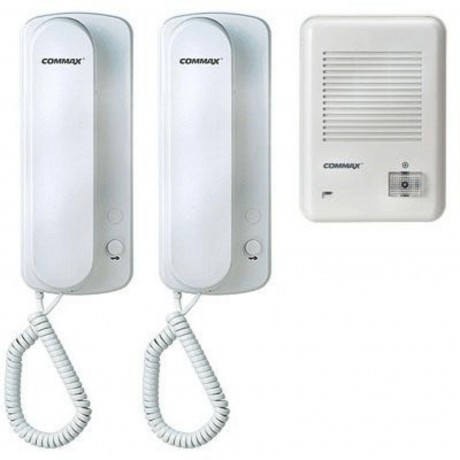

2.- Un portero electrónico, portero eléctrico,
electroportero, portero automático, citófono, telefonillo
o interfón
Es un conjunto de elementos eléctricos y electrónicos destinados a gestionar las llamadas a la puerta de entrada de la casa, apartamento o chalet.
En su versión más básica se trata de un interfono de doble comunicación calle – casa
– calle, con posibilidad de accionar un abrepuertas eléctrico que desbloquea la
cerradura y permite que se abra la puerta para permitir el paso al interior.
En los lugares en los que hay más de una vivienda, el
llamador de la calle, también llamado Placa de Pulsadores o simplemente Placa
de Calle, esta compuesto de un número determinado de pulsadores (habitualmente uno por vivienda) con el rótulo al lado
del nº de vivienda o piso o el nombre del inquilino.
Existen diversos sistemas de instalación, siendo la más
tradicional la del sistema 4+1, es decir cuatro hilos para la alimentación,
comunicación y abrepuertas y uno más para la llamada.
 |
| http://www.clickelectricidad.com.ar/site/portero-electrico-commax-dp-ra101/ |
3.- Un
timbre eléctrico
Es un dispositivo
capaz de producir una señal sonora al pulsar un interruptor. Su funcionamiento
se basa en fenómenos electromagnéticos.
Consiste en un circuito eléctrico compuesto por un
generador, un interruptor y un electroimán. La armadura del electroimán está
unida a una pieza metálica llamada martillo, que puede golpear una campana
pequeña.
Al cerrar el pulsador, la corriente circula por el
enrollamiento del electroimán y este crea un campo magnético en su núcleo y
atrae la armadura. El martillo, soldado a la armadura, golpea la campana
produciendo el sonido. Al abrir el interruptor cesan la corriente y el campo
magnético del electroimán, y un resorte devuelve la armadura a su posición
original para interrumpir el sonido.
Esquema de funcionamiento
Para conseguir que el martillo golpee la campana
repetidamente mientras el interruptor esté cerrado, y no una sola vez, se sitúa
un contacto eléctrico en la armadura que actúa como un interruptor. Así, cuando
la armadura es atraída por el electroimán, se interrumpe el contacto, cesa la
corriente en el electroimán y la armadura retrocede a su posición original.
Allí vuelve a establecerse el contacto eléctrico, con lo que el electroimán
vuelve a atraer a la armadura, y así sucesivamente.
Modernamente, muchos timbres no tienen interruptor,
basándose en golpear la campana al doble de la frecuencia de la red. Tienen la
ventaja de ser más fiables y más duraderos, ya que no se ensucian ni se
desgastan los contactos del interruptor. Algunos no tienen ni campana, bastando
la vibración de los contactos transmitida a la caja del timbre. A veces se
llama zumbadores a estos timbres sin campana, porque el sonido que producen es
un zumbido; Normalmente este se usa en oficinas, escuelas, institutos para
avisar que es la hora de cambiar de clase o si hay algún incendio.
| http://www.carrodelectronica.com/energia/timbres-y-campanas/timbre-electrico-industrial-tipo-campana-8-supplier-st-610 |
Normas DIN y ASA
NORMAS DIN Y ASA
El dibujo técnico es un lenguaje universal de
comunicación, es el medio más importante a la hora de trasmitir ideas técnicas
muy exactas, sobre proyectos y diseños para que otro lo interprete y construya.
Tratar de realizar un proyecto industrial sin un plano es imposible, por tal
razón el dibujo debe ser tan preciso como la idea propia.Durante la segunda
guerra mundial, los países industrializados buscan una normalización industrial unificada para todo el mundo, por
esta razón se creó la ISO (Organización Internacional de Normalización), aunque
se han alcanzado muchos logros en unificación, aún existen algunas diferencias
en el sistema americano y europeo.Gracias al avance de la globalización, se
exige que las compañías definan y complementen sus estrategias y procesos
ofreciendo estándares técnicos para la racionalización, el control de calidad,
la seguridad y la protección del medio a fin de cooperar con la industria
manufacturera, el comercio, los sectores de servicio, las organizaciones del
consumidor y el gobierno. En Colombia se trabaja en un alto porcentaje con el
sistema americano ANSI (Instituto Nacional Americano de Normas), debido a que
la industria posee maquinaria producida en Norteamérica; Además, ICONTEC
(Instituto Colombiano de normas Técnicas) homologó las normas americanas (ASA)
y normas Alemanas (DIN).Hay diversas formas de clasificar las normas. Pueden
ser según su contenido: normas fundamentales de Tipo General o de Tipo Técnico;
de Materiales y de Dimensiones de Piezas y Mecanismos. También las hay según su
ámbito de aplicación: Internacionales, Nacionales, Regionales y Empresariales.
NORMAS DIN
¿Qué son las Normas DIN?Una técnica lineal que representa
en dos dimensiones un objeto o una idea, utilizando la mano para hacerlo ( aún
en el computador ). Por lo general se usa
el papel como soporte, y el lápiz como instrumento.
El dibujo es un modo de comunicarse sin utilizar las
palabras, ya que no depende del idioma para ser comprendido, podemos contar una
historia mediante dibujos, como ocurre con los comics.
En cuanto a su significado, es el Instituto Alemán para la Estandarización
(Deustcher Industrie Normen – Normas de la Industria Alemana) y si bien existen
otros organismos de este tipo a nivel mundial, en la actualidad la mayoría de
las normas -especialmente en Europa- se basan en las normas de estandarización
DIN. Y si bien nació en 1917, desde 1975 esta organización es reconocida en
Alemania como el cuerpo de estándares nacional.DIN designa los trabajos de la
comisión alemana de normas, relación de hoja de normas, contiene toda norma
existente y proyecto de norma. Su característica principal consiste en que la
relación entre ancho y largo definen sus dimensiones en milímetros; su formato
básico es el formato AO con 1.189 mm de largo por 841 mm de ancho.
En la industria se utiliza para trazar letras, números,
la plantilla llamada “Normografo” es una franja plástica con letras y números
perforados que rigen las normas DIN 16 yDIN 17.
NORMAS ASA
El sistema americano utilizado en los Estados Unidos y en
todos los países bajo su influencia industrial, se encuentra regido por la
American Standard Association (ASA). Su principal característica consiste en
que sus dimensiones están dadas en pulgadas y se basan en un modulo A de 8.5´x
11´, del cual se parte para hallar los demás formatos.
Tablas y gráficos, regidos bajo normalización ASA, se
enumeran separadamente, en su generalidad la palabra figura hace referencia a
un gráfico, en el caso de emplear fotografías u otros materiales visuales,
también se enumeran separadamente. Cada tabla y cada gráfico deben estar
perfectamente rotuladosCon un titulo descriptivo que acompañe al número en la
parte superior. En la parte inferior se debe citar la fuente de la tabla o
grafico; lo ideal es q las tablas y gráficos resulten inteligibles por sí
mismos, es decir, no dar uso al texto que se describe. Toda tabla o grafico
debe contar con al menos una alusión en el texto, normalmente la ilusión se
presenta entre paréntesis.
Las normas de estilo ASA son ampliamente utilizadas en
publicaciones académicas y en requisitos que se exigen a los trabajos de los
estudiantes en universidades. Emplear algún tipo de norma es importante para
evitar el plagio, además, se desarrolla la capacidad de escribir siguiendo
pautas profesionales más exigentes.
 |
| http://html.rincondelvago.com/simbolos-y-esquemas-electricos-normalizados.html |
 |
| http://html.rincondelvago.com/simbolos-y-esquemas-electricos-normalizados.html |
Suscribirse a:
Entradas (Atom)
